TS3型單節夾緊膜片聯軸器
- 產品簡介： TS3型單節夾緊膜片聯軸器產品特點:高扭矩剛性和高靈敏度零回裝間隙順時針與逆時針回轉特性完全相同不銹鋼膜片補償角向和軸向偏差常用于伺服電機,步進電機聯結夾緊螺絲固定.
- 咨詢熱線：0317-8309525
-
產品詳情
TS3型單節夾緊膜片聯軸器
產品特點：
高扭矩剛性和高靈敏度
零回裝間隙
順時針與逆時針回轉特性相同
不銹鋼膜片補償角向和軸向偏差
常用于伺服電機、步進電機聯結
夾緊螺絲固定
選型舉例：
例如：TS3-34-1014
TS3：系列號，材料為鐵合金
34：外經尺寸：34mm，夾緊螺絲固定
10：d1軸徑為：10mm
14：d2軸徑為：14mm

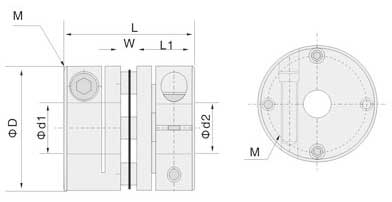

外型尺寸Dimensions 單位：mm
| 型號 Model | φd1φd2 軸徑Bore | φD | L | F | L1 | M | 擰緊力矩 Wrench Torque （N·m） |
| TS3-26-□□□□ | 5 6 8 9.525 10 | 26 | 25.5 | 2.5 | 11.5 | M3 | 1.5 |
| TS3-34-□□□□ | 8 9.525 10 11 12 14 | 34 | 31 | 3.1 | 14.1 | M4 | 1.5 |
| TS3-39-□□□□ | 10 11 12 14 15 16 | 39 | 34.1 | 4.1 | 15.0 | M4 | 2.5 |
| TS3-44-□□□□ | 11 12 14 15 16 19 | 44 | 34.5 | 4.5 | 15.0 | M4 | 2.5 |
| TS3-56-□□□□ | 14 15 16 19 20 22 24 | 56 | 45.0 | 5.0 | 20.0 | M5 | 7.0 |
| TS3-68-□□□□ | 19 20 22 24 30 35 | 68 | 54.0 | 6.0 | 24.0 | M6 | 12 |
| TS3-82-□□□□ | 24 28 30 35 38 40 | 82 | 68.0 | 8.0 | 30.0 | M8 | 16 |
技術參數Specifications 單位：mm
| 型號 Model | 額定扭矩 Rated Torque （N.m） | 特大扭矩 Max.Torque （N.m） | 特高轉速 Max.Rotational Frequency （rpm） | 慣性力矩 Moment of Inertia （kg ㎡） | 靜態扭矩 剛性 Static Torsioral Stiffness （Nm/rad） | 徑向偏差 Enors of Eccentricity （mm） | 角度偏差 Enors of Shaft Angularity （°） | 重量 Mass （g） |
| TS3-26-□□□□ | 1.4 | 2.8 | 10000 | 1.8×10-6 | 690 | 1 | ±0.2 | 24 |
| TS3-34-□□□□ | 2.8 | 5.6 | 10000 | 7.2×10-6 | 1650 | 1 | ±0.2 | 46 |
| TS3-39-□□□□ | 5.8 | 11.6 | 10000 | 1.8×10-6 | 2500 | 1 | ±0.2 | 78 |
| TS3-44-□□□□ | 8.7 | 17.4 | 10000 | 2.5×10-6 | 2900 | 1 | ±0.2 | 96 |
| TS3-56-□□□□ | 25 | 50 | 10000 | 1.0×10-6 | 8400 | 1 | ±0.2 | 206 |
| TS3-68-□□□□ | 55 | 110 | 10000 | 1.9×10-6 | 11500 | 1 | ±0.2 | 366 |
| TS3-82-□□□□ | 80 | 160 | 10000 | 7.0×10-6 | 14550 | 1 | ±0.2 | 710 |
說明：慣性力矩和重量按特大孔徑計算。
