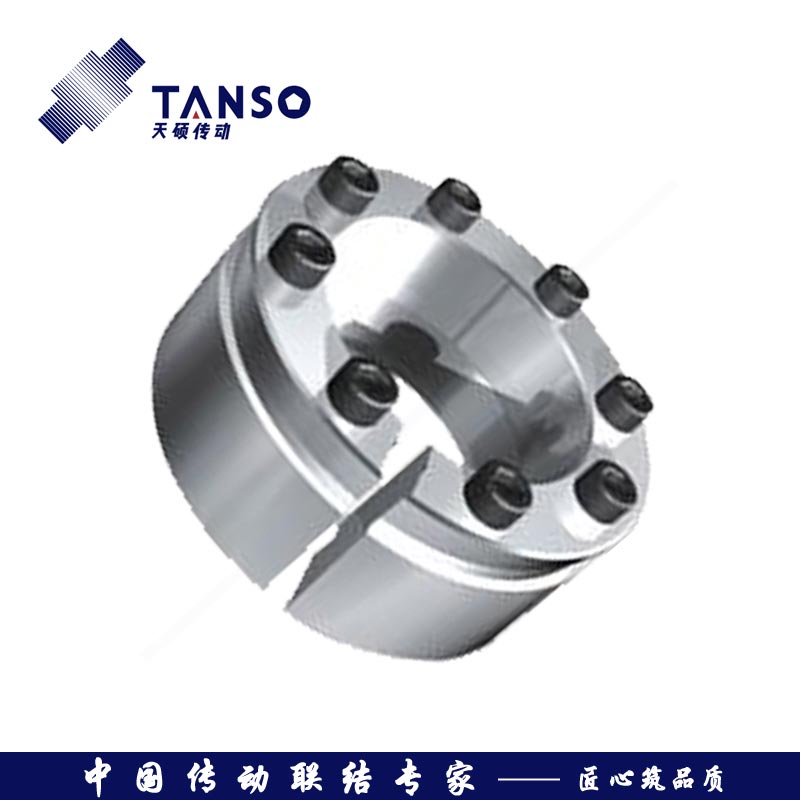

Z15型脹緊聯結套
- 產品簡介： Z15型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)Z15型脹緊聯結套螺釘的機械性能等級為12.9級。
- 咨詢熱線：0317-8309525
-
產品詳情
標記示例
Z15型脹緊聯結套的基本尺寸和參數
注：Z15型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z15型脹緊聯結套螺釘的機械性能等級為12.9級。
| 基本尺寸（mm）Dimensions | 額定負荷 | 內六角螺釘 | 脹套與軸結合面上的壓力pt N/mm2 | 脹套與輪載結合面上的壓力pt N/mm2 | 重量 kg | ||||||||
| d | D | L1 | L2 | L3 | L4 | 轉矩Mt kN | 軸向力Ft kN．m | d1 | n | MA N．m | |||
| 20 22 24 25 28 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500 520 540 560 580 600 | 47 47 50 50 55 55 60 65 75 80 85 90 95 110 115 120 125 130 135 145 155 165 180 190 200 210 225 235 250 260 285 305 325 355 375 405 425 455 475 495 515 545 565 585 605 630 650 670 690 710 | 20 20 20 20 20 20 20 20 24 24 24 24 24 29 29 29 29 29 29 33 33 33 38 38 38 38 43 43 51 51 55 55 55 65 65 77 77 89 89 89 89 101 101 101 101 101 101 101 101 101 | 17 17 17 17 17 17 17 17 20 20 20 20 20 24 24 24 24 24 24 28 28 28 33 33 33 33 38 38 46 46 50 50 50 60 60 72 72 84 84 84 84 96 96 96 96 96 96 96 96 96 | 23 23 23 23 23 23 23 23 28 28 28 28 28 34 34 34 34 34 34 38 38 38 43 43 43 43 49 49 57 57 61 61 61 73 73 85 85 99 99 99 99 113 113 113 113 113 113 113 113 113 | 29 29 29 29 29 29 29 29 36 36 36 36 36 44 44 44 44 44 44 50 50 50 55 55 55 55 63 63 71 71 77 77 77 91 91 105 105 121 121 121 121 137 137 137 137 137 137 137 137 137 | 0.34 0.38 0.41 0.43 0.60 0.64 0.90 1.03 1.80 2.3 2.9 3.2 3.8 6.0 6.4 6.8 8.1 9.6 10.1 11 14 17 23 24 30 35 41 51 61 72 99 108 130 170 200 275 290 385 430 450 545 660 690 720 880 915 950 1060 1100 1130 | 34 34 34 34 42 42 51 51 80 80 107 107 120 170 170 170 190 210 210 220 250 280 350 345 400 440 480 560 640 700 900 900 1000 1200 1350 1700 1700 2000 2200 2200 2500 3000 3000 3000 3400 3400 3400 3700 3700 3700 | M6 M6 M6 M6 M6 M6 M6 M6 M8 M8 M8 M8 M8 M10 M10 M10 M10 M10 M10 M12 M12 M12 M12 M12 M12 M12 M14 M14 M14 M14 M16 M16 M16 M18 M18 M20 M20 M22 M22 M22 M22 M24 M24 M24 M24 M24 M24 M24 M24 M24 | 5 5 5 5 6 6 7 8 6 7 8 8 9 8 8 8 9 10 10 8 9 10 12 12 14 15 12 14 16 18 16 16 18 18 20 20 20 20 21 21 24 24 24 24 28 28 28 30 30 30 | 17 17 17 17 17 17 17 17 41 41 41 41 41 83 83 83 83 83 83 145 145 145 145 145 145 145 230 230 230 230 355 355 355 485 485 690 690 930 930 930 930 1200 1200 1200 1200 1200 1200 1200 1200 1200 | 242 220 202 194 207 194 194 194 200 210 218 200 208 225 210 197 209 219 207 190 194 198 190 177 192 193 176 194 177 190 198 181 188 178 184 189 178 181 180 171 186 181 173 166 186 179 172 178 172 166 | 121 121 114 114 124 124 133 140 144 156 169 160 171 173 166 159 171 183 176 154 162 170 158 150 166 170 151 168 150 162 168 157 165 152 160 160 152 152 153 147 161 154 148 143 162 155 150 156 152 148 | 0.25 0.24 0.27 0.29 0.31 0.30 0.33 0.37 0.62 0.67 0.72 0.77 0.82 1.50 1.59 1.67 1.76 1.84 1.90 2.58 2.79 3.00 4.10 4.37 4.63 4.90 6.56 6.90 9.27 9.7 12.3 13.3 14.3 21.4 22.7 32.2 34 47.2 49.5 51.8 54.2 72.0 74.9 77.0 80.8 88.1 91.1 94.2 97.3 100.3 |
